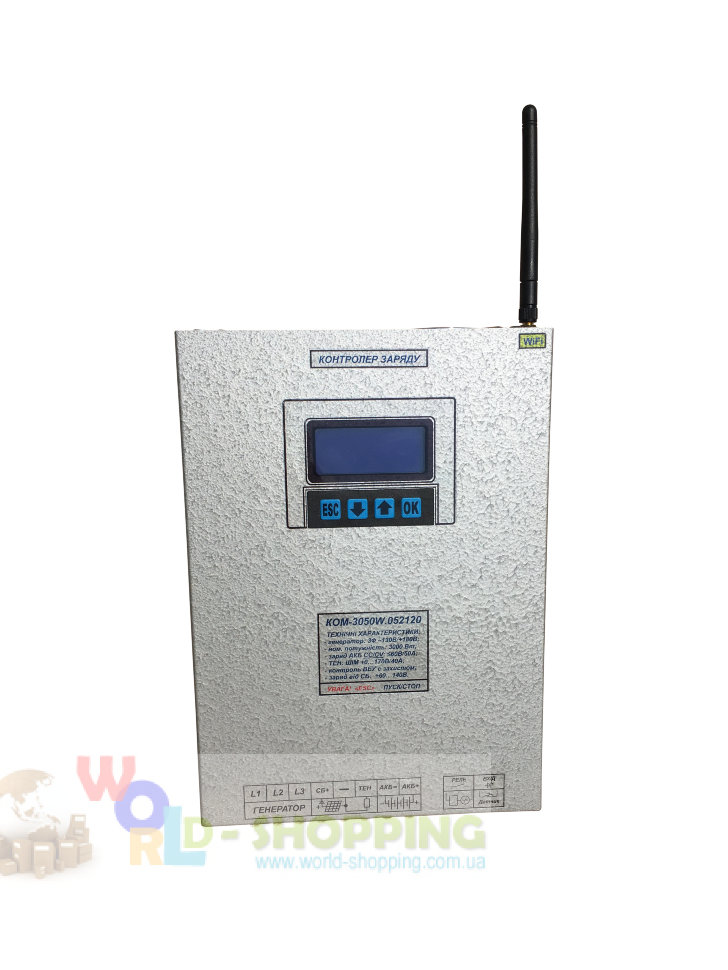

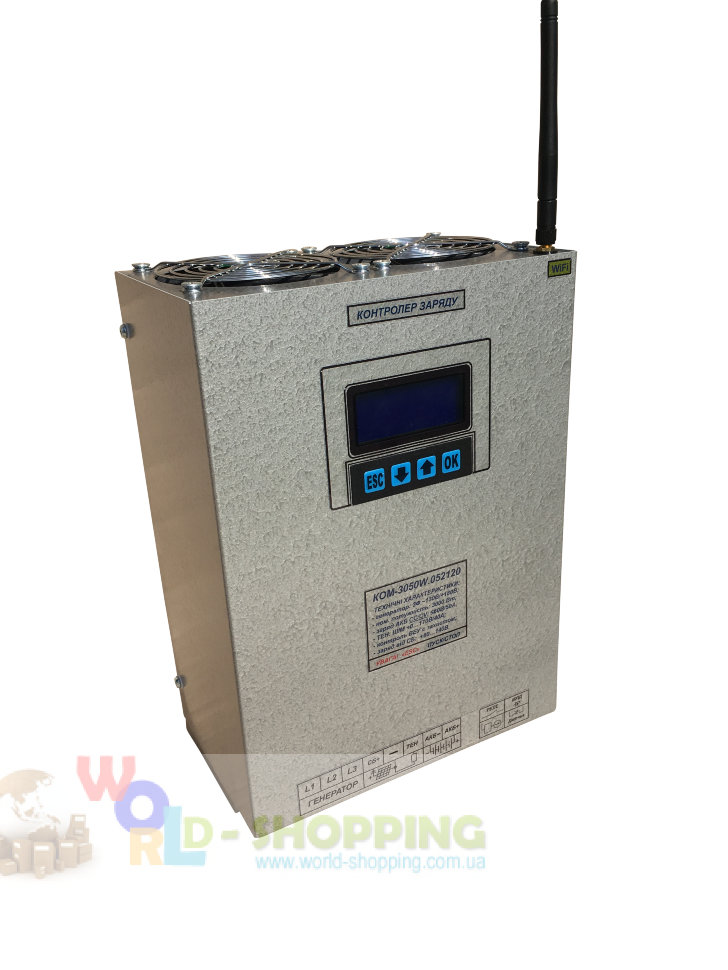

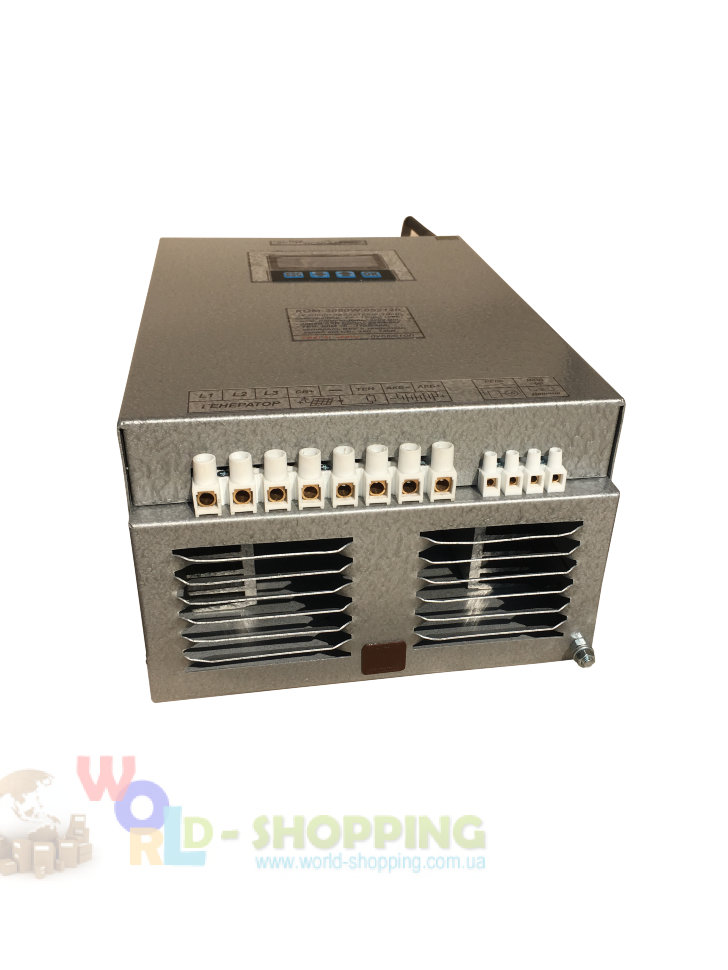

Гібридний контролер 24/48/96V KOM3050 для вітрогенератора 3 кВт

Контролер відбору потужності (КОМ) призначений для
контролю роботи вітроустановки в комплекті з трифазним електрогенератором,
або з іншим джерелом електроенергії, як змінного, і постійного струму.
Виконує регулювання вихідної потужності згідно з заданими параметрами
конфігурації та робочої характеристики вітрогенератора, при цьому здійснює
заряд акумуляторних батарей (АКБ) та плавну подачу потужності на теплові
електронагрівачі (ТЕН).

Пристрій може застосовуватися у таких випадках:
- у системах накопичення електричної енергії за допомогою акумуляторних
батарей, при цьому пристрій забезпечує контрольований заряд по струму та
напруги;
- у системах підігріву води, де як джерело тепла служать
електронагрівальні прилади - ТЕН, або інші перетворювачі
електричної енергії у теплову – тепловий насос.
Всі перелічені варіанти можуть застосовуватися як окремо, так і
спільно. Контролер може застосовується в побуті та промисловості там, де
експлуатуються вітроустановки або гідроелектростанції, для перетворення електричної енергії,
що використовують трифазні генератори змінного струму з збудженням від
постійних магнітів.

Характеристики:

Харчування:
- Трифазний генератор змінного струму, середня потужність Вт: 3000;
- максимально-допустима вхідна лінійна напруга, В: ~130/260;
- максимально допустима напруга постійного струму, В: +185/370;
- Споживана потужність плати управління, Вт: 3 ... 15;
Контролер заряду акумуляторної батареї (АКБ):
- Напруга заряду, В: +24 ... 60/96;
- Точність установки, В: +0.1;
- Контроль струму заряду згідно моделі: 3050/4060, А: +1 ... 50/60;
- Точність установки, А: +0.1;
- Потужність заряду згідно моделі: 3050/3060, Вт: 3000/3500/5000*;
- метод заряду «CC-CV» з функцією заряду, що підтримує: програмно;
- Підвищуючий ШИМ регулятор із захистом струму: для моделі «U»;
- понижувальний ШИМ регулятор із захистом струму: програмно;
- від сонячних батарей (СБ) на момент відсутності вітру чи комбіновано;
Канал регулювання потужності на ТЕН:
- Спосіб регулювання потужності: ШІМ;
- максимальна амплітуда напруги, В: +175/350;
- максимально допустимий вихідний струм, А: +40;
- опір ТЕН, що рекомендується, Ом: ≥2…10/10…20;
- номінальна вихідна потужність каналу, Вт: 2500; Додаткові відомості:
- похибка вимірів, трохи більше: ±2%;
- вбудований РК-дисплей з підсвічуванням, рядків/символів: 4/16;
- кнопкова клавіатура, покриття: плівкове;
- охолодження силових елементів примусове, керування: автоматич.;
- багатофункціональне реле для керування силовим перемикачем;
- інтерфейси комп'ютерної мережі: USB-2.0*/RS485;
- Діапазон робочих температур, °С: -10 ... +40 *;
- Габаритні розміри (для моделі 3050), мм: 270х210х125;
- Маса, кг: не більше 4;
- Корпус: металевий;
- Ступінь захисту корпусу: IP20;
- Термін служби, не менше, років: 10.
